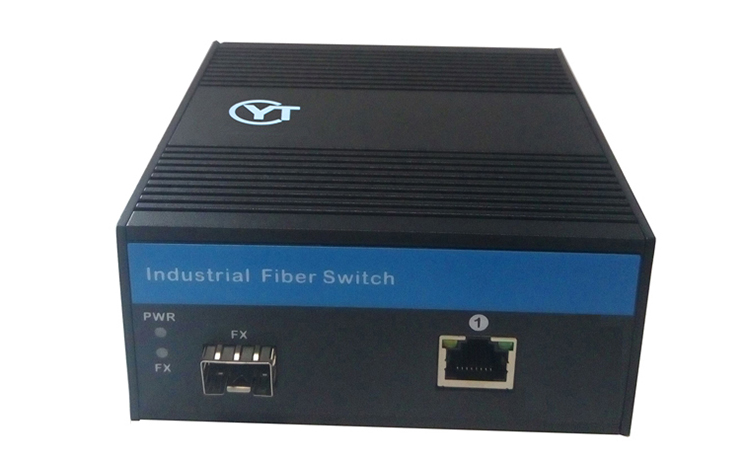

YTW101A 系列 1路千兆FX光口+1路千兆以太网电口
- 产品型号：YTW101A 系列
- 产品特性：1个1000Mbps光纤接口+1个10/100/1000Mbps自适应RJ45端口
- 产品功能：网管型提供强大的Web管理功能； 工作温度：无风扇设计-40℃～+85℃（工业级物料）；
- 产品规格：输入电压：DC9~52V（双电源冗余备份，过栽，反接保护)；防雷防护等级：IP40、四级防雷、4KV以太网口浪涌保护,DIN卡轨式。
产品简介
YTW101A系列工业级千兆收发器，拥有1路千兆FX光口+1路千兆以太网电口，可选配带POE接口及网管。让用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-40℃ ~ +85℃的宽范围工作温度，性能稳定可靠。该设备可广泛应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
产品特点
☆ 1个1000Mbps 光纤接口；
☆ 1个10/100/1000Mbps自适应RJ45端口；
☆ 网管型提供强大的Web管理功能；
☆ 支持协议OP- Ring（自愈时间<20ms）和RSTP/STP/MSTP以太网冗余；
☆ 网管型支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性；
☆ 网管型支持WEB、CLI、Telnet /serial console 、Windows utility和SNMP多种管理方式；
☆ 能适应恶劣户外环境的4 KV以太网口浪涌保护；
☆ 支持端口自动翻转（Auto MDI/MDIX）；
☆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准；
☆ 符合IEEE 802.3 100Base-T和IEEE 802.3u 1000Base-TX标准；
☆ 支持IEEE802.3/502.3u/802.3x存储转发方式；
☆ 运行环境温度：-40°～ 85°C；
☆ 9VDC-58VDC宽压电源直接输入，电源支持无极性；
☆ IP40 等级防护，波纹式高强度金属外壳，导轨安装；
☆ 接口静电测试及绝缘性能：空气放电±8至±10KV，接触放电±4至6KV均可自动恢复无损坏，RJ45座绝缘度为1500V Vrms（网口端至芯片端）；
☆ 可选择带POE输出，符合at（30W）或者af(15.4W)标准，给PD设备供电；
☆ 所有端口均采用高品质独立的RJ45座，所有端口在电气上都完全隔离，并设计有金属屏蔽外壳和指示灯。
☆ 1个10/100/1000Mbps自适应RJ45端口；
☆ 网管型提供强大的Web管理功能；
☆ 支持协议OP- Ring（自愈时间<20ms）和RSTP/STP/MSTP以太网冗余；
☆ 网管型支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性；
☆ 网管型支持WEB、CLI、Telnet /serial console 、Windows utility和SNMP多种管理方式；
☆ 能适应恶劣户外环境的4 KV以太网口浪涌保护；
☆ 支持端口自动翻转（Auto MDI/MDIX）；
☆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准；
☆ 符合IEEE 802.3 100Base-T和IEEE 802.3u 1000Base-TX标准；
☆ 支持IEEE802.3/502.3u/802.3x存储转发方式；
☆ 运行环境温度：-40°～ 85°C；
☆ 9VDC-58VDC宽压电源直接输入，电源支持无极性；
☆ IP40 等级防护，波纹式高强度金属外壳，导轨安装；
☆ 接口静电测试及绝缘性能：空气放电±8至±10KV，接触放电±4至6KV均可自动恢复无损坏，RJ45座绝缘度为1500V Vrms（网口端至芯片端）；
☆ 可选择带POE输出，符合at（30W）或者af(15.4W)标准，给PD设备供电；
☆ 所有端口均采用高品质独立的RJ45座，所有端口在电气上都完全隔离，并设计有金属屏蔽外壳和指示灯。
技术参数
|
采购指南 |
||||||
|
序号 |
型号 |
规格 |
|
序号 |
型号 |
规格 |
|
1 |
YTW101A-SSC-01-20 |
1光1电口，1000M单纤单模20KM，SC光口 |
8 |
YTW101A-SSC-20 |
1光1电口，1000M双纤单模20KM，SC光口 |
|
|
2 |
YTW101A-SSC-01-40 |
1光1电口，1000M单纤单模40KM，SC光口 |
9 |
YTW101A-SSC-40 |
1光1电口，1000M双纤单模40KM，SC光口 |
|
|
3 |
YTW101A-SSC-01-60 |
1光1电口，1000M单纤单模60KM，SC光口 |
10 |
YTW101A-SSC-60 |
1光1电口，1000M双纤单模60KM，SC光口 |
|
|
4 |
YTW101A-SSC-01-80 |
1光1电口，1000M单纤单模80KM，SC光口 |
11 |
YTW101A-SSC-80 |
1光1电口，1000M双纤单模80KM，SC光口 |
|
|
5 |
YTW101A-SSC-01-100 |
1光1电口，1000M单纤单模100KM，SC光口 |
12 |
YTW101A-SSC-100 |
1光1电口，1000M双纤单模100KM，SC光口 |
|
|
6 |
YTW101A-SPF |
1光1电口，1000M，SFP光口，SC光口 |
13 |
YTW101A-SSC-120 |
1光1电口，1000M双纤单模120KM，SC光口 |
|
|
7 |
YTW101A-SPF/M |
1光1电口，，1000M，SFP光口，SC光口，网管型 |
|
|
|
|
|
标准 |
||||||
|
IEEE 802.3，IEEE 802.3u IEEE 802.1D-2004 STP，IEEE 802.1w Rapid STP IEEE 802.1Q VLAN Tagging，IEEE 802.1p CoS，IEEE 802.1X 认证 IEEE 802.3ad 链路聚合协议：OP-Ring，IGMPv1/v2，GVRP，SNMPv1/v2c/v3，DHCP ClientTFTP，SMTP，RMON，HTTP，HTTPS，Telnet，Syslog SSH，SNMP Inform，LLDP，SNTP Server/Client，PVLAN MIB库：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIBBridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9 |
||||||
|
网管： |
||||||
|
支持VLAN：802.1Q Vlan(4K)、Port-based VLAN、QinQ 巨帧处理：16kb 广播风暴抑制：支持广播，组播，未知单播抑制 流量控制：采用IEEE802.3x 协商流控、CAR 功能、限速步长为1Kb 环网功能：带环网功能（小于20ms） 可生成树：IEEE 802.1d（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP） 组播协议：IGMPv1/2/3 Snooping 端口管理：支持端口隔离、端口汇聚 DHCP管理：支持DHCP Snooping,option 82 QoS机制：802.1p；支持端口默认优先级标记，每端口至少4 个不同优先级的队列 安全性：登陆访问认证，登陆密码修改，MAC 地址过滤、支持动态或静态MAC 地址学习/支持ARP学习功能的关闭与开启、ARP 报文限速/支持IP+MAC+ 端口的手动及自动扫描绑定IEEE 802.1x(Por t based, MAC based)，可透传802.1x 数据包/端口环路检测 管理模式：WEB |
||||||
|
交换属性 |
||||||
|
交换延迟：<5μs 传输方式：存储转发 系统交换带宽：12Gbps (无阻塞） |
||||||
|
接口 |
||||||
|
百兆光纤接口：1个1000Base-X 光纤接口 百兆以太网口：1个10/100/1000Base-T(X)自适应以太网RJ45接口 |
||||||
|
电源 |
||||||
|
输入电压：9～52VDC(范围可选) 过载保护：支持 冗余保护：支持 输入电流：<0.5A@24VDC 反接保护：支持 |
||||||
|
传输距离 |
||||||
|
多模双纤：550M 单模双纤：20KM、40KM、60KM、80KM、100KM 120KM 单模单纤：20KM、40KM、60KM、80KM、100KM 120KM |
||||||
|
工作环境 |
||||||
|
工作温度：-40°C ~ +85°C 储存温度：-40°C ~ +85°C 相对湿度：5 ~ 95%（无凝露） |
||||||
|
行业标准 |
||||||
|
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS：EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3，EN 61000-4-8 Traffic Control：NEMA-TS2 Vibration：IEC 60068-2-6 Freefall：IEC 60068-2-32 Shock：IEC 60068-2-27 Rail Traffic：EN 50121-4 |
||||||
|
质保 |
||||||
|
☆ 5年质保 |
||||||
|
机械特性 |
||||||
|
|
||||||
